1. 项目概述

通过建设自动化监控系统，利用 5G、物联网、大数据等现代高新技术手段，高起点建设北运河船闸运行控制系统，保障北运河甘棠船闸交通供给能力、安全保障能力及运行效率，实现北运河船闸的智慧运营，提升船舶及游客的过闸体验。

建设内容包括：船闸监控子系统、视频子系统、广播子系统、过闸引导子系统。

2. 船闸监控子系统

集成船闸监控子系统、视频子系统、广播子系统、过闸引导子系统，集成闸控厂家的上下闸PLC自控系统（每条航线上下游各1个PLC控制站，共4个），实现各子系统的联动监控。

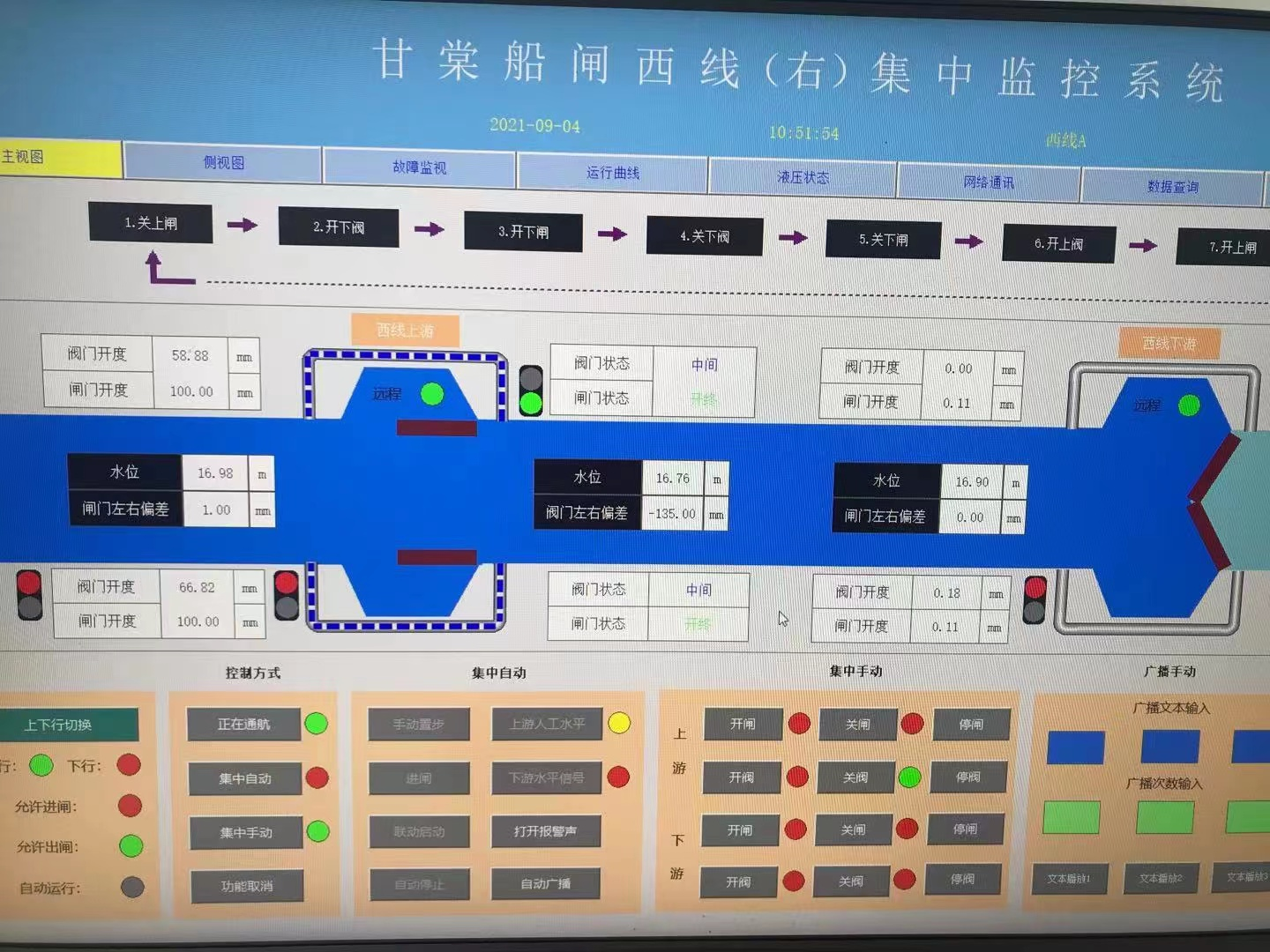

图 1. 集控系统操作界面

3. 视频子系统

关键部位视频实施监控，接入船闸监控子系统，为船闸调度提供实施图像，提升效率，保障安全。

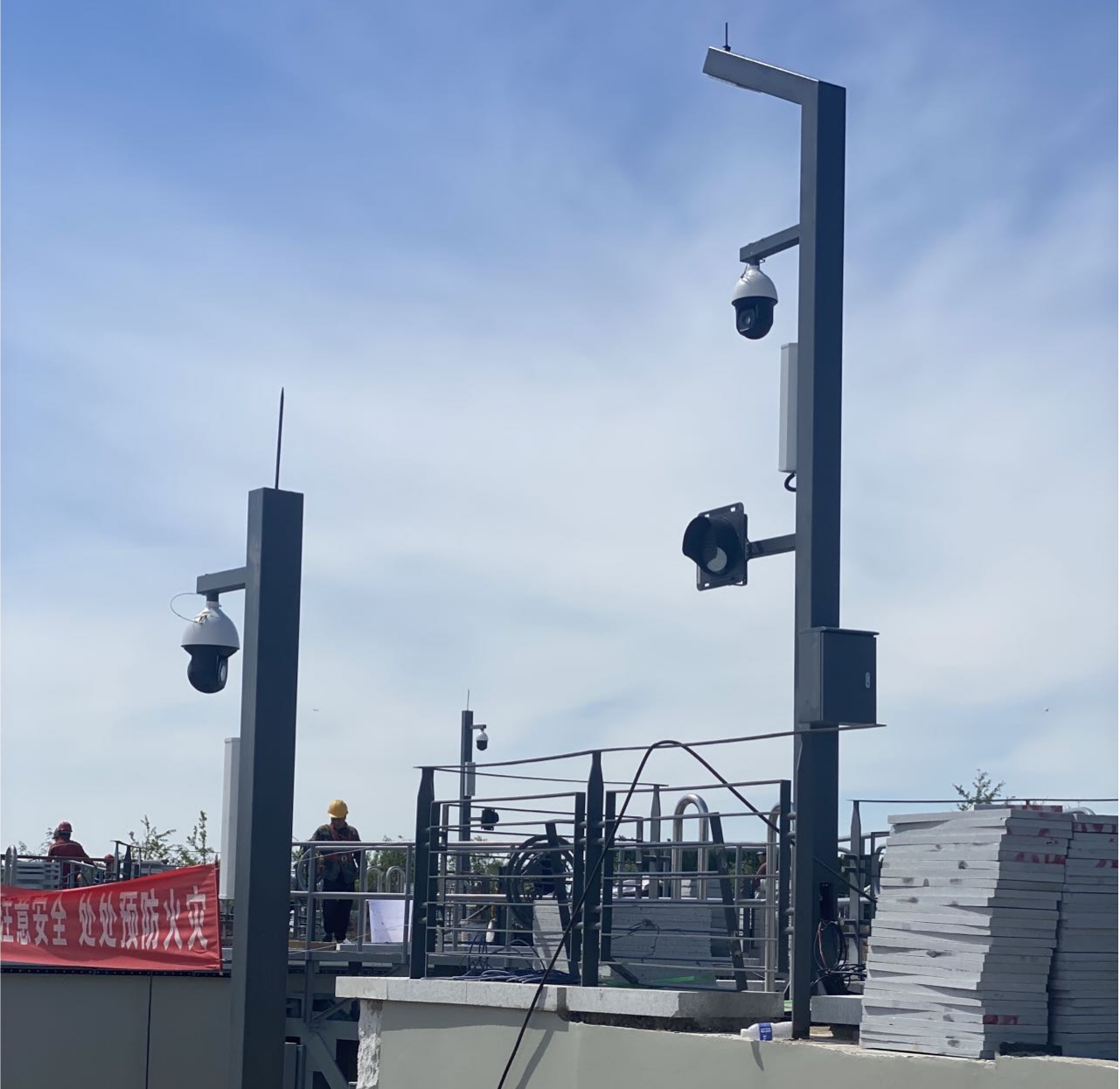

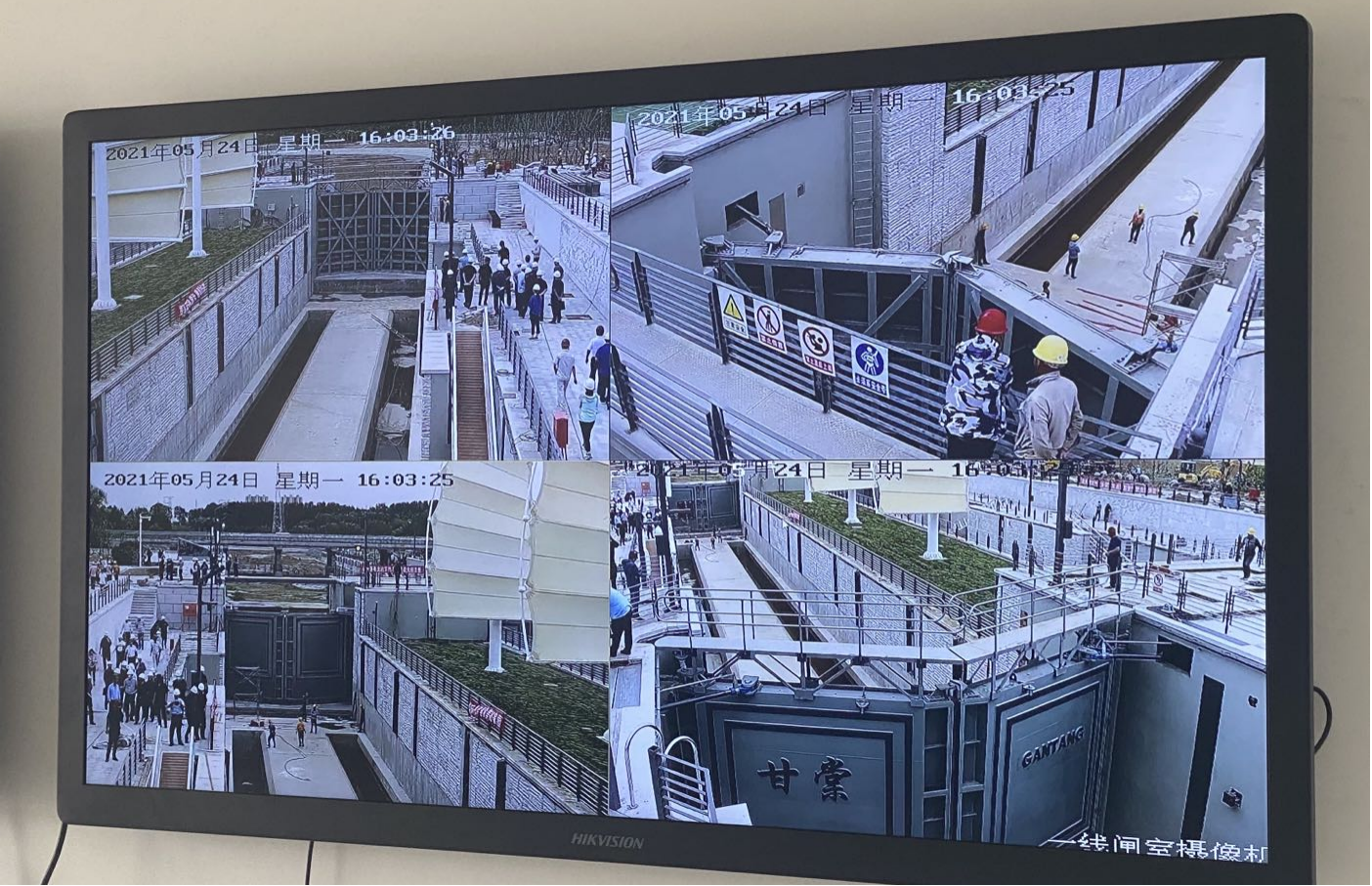

图 2. 室外监控

4. 广播子系统

安装在需要广播通知的部位，通知船只和运行管理人员执行正确的操作。接入船闸监控子系统，为船闸调度提供实施图像，提升效率，保障安全。

图 3. 室外音柱

5. 过闸引导子系统

引导系统包括3D动画、引导设备管理、视频监控、雷达云图、视频联动、门缝检测、船舶过闸引导、系统管理八个模块，为过往船只有序排队，有序过闸提供效率、安全服务。

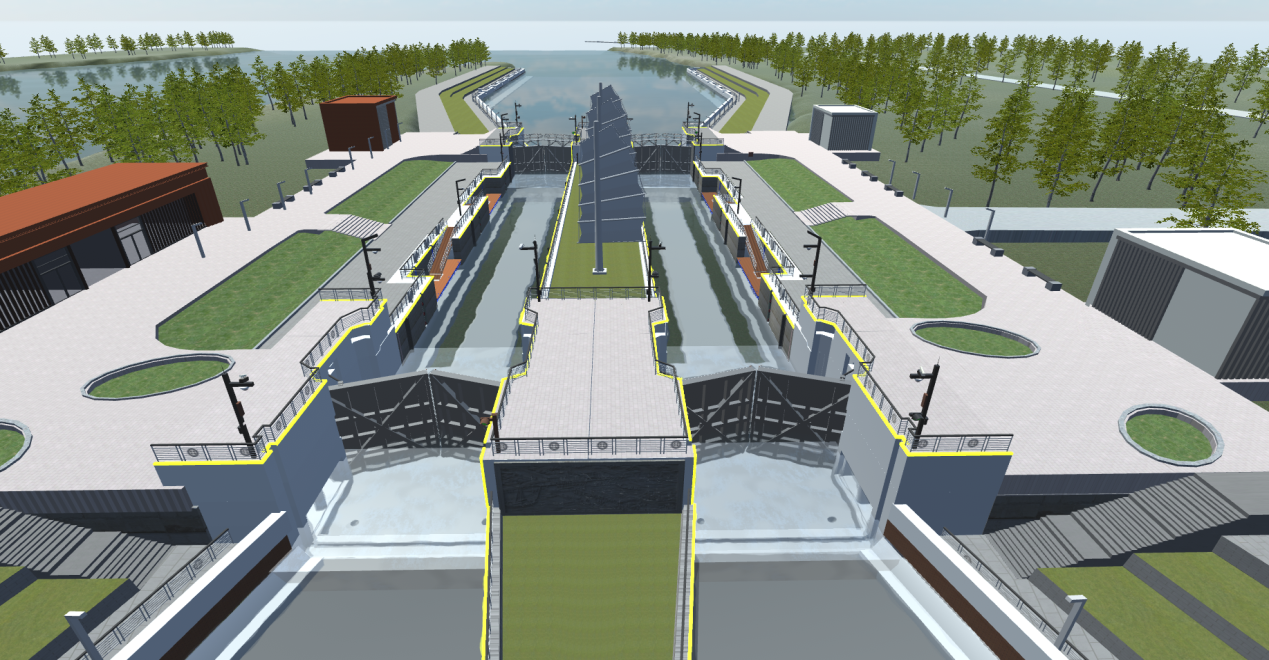

图 4. 3D动画过闸展示
