1、项目概述
本工程为平谷区金海湖镇集中供水厂改造工程,项目利用现有水 源井3眼,新建配水泵房1座(近期4台水泵,3用1备,远期6用2备)、清水池2座 ,并配套建设配电、控制、加氯系统等附属设备。
本项目包括视频系统、加氯系统、水质监控系统、恒压供水系统、计算机网络系统。
为了方便整个输水系统的统一调度管理、安全经济运行,工程结 合水源井、配水泵站机电设备的运行工况,通过光纤通信平台,建立集数据、图像传输为一体的自动化监控系统。
2. 视频系统
本项目配备19处视频监控(室外11处,室内8处)。视频监控系统均采用光缆传输,自动化设备就地转化为以太网协议接入到附近的视频监控系统的光端机后接入到监控中心的工控系统,全方位监控水厂设备及供水安全。

图 1. 室外监控
3. 加氯系统
通过采集水源井的取水量控制计量泵精准投加消毒液,并通过加药桶安装的超声波液位计及磁翻板液位计实时监测消毒剂余量。

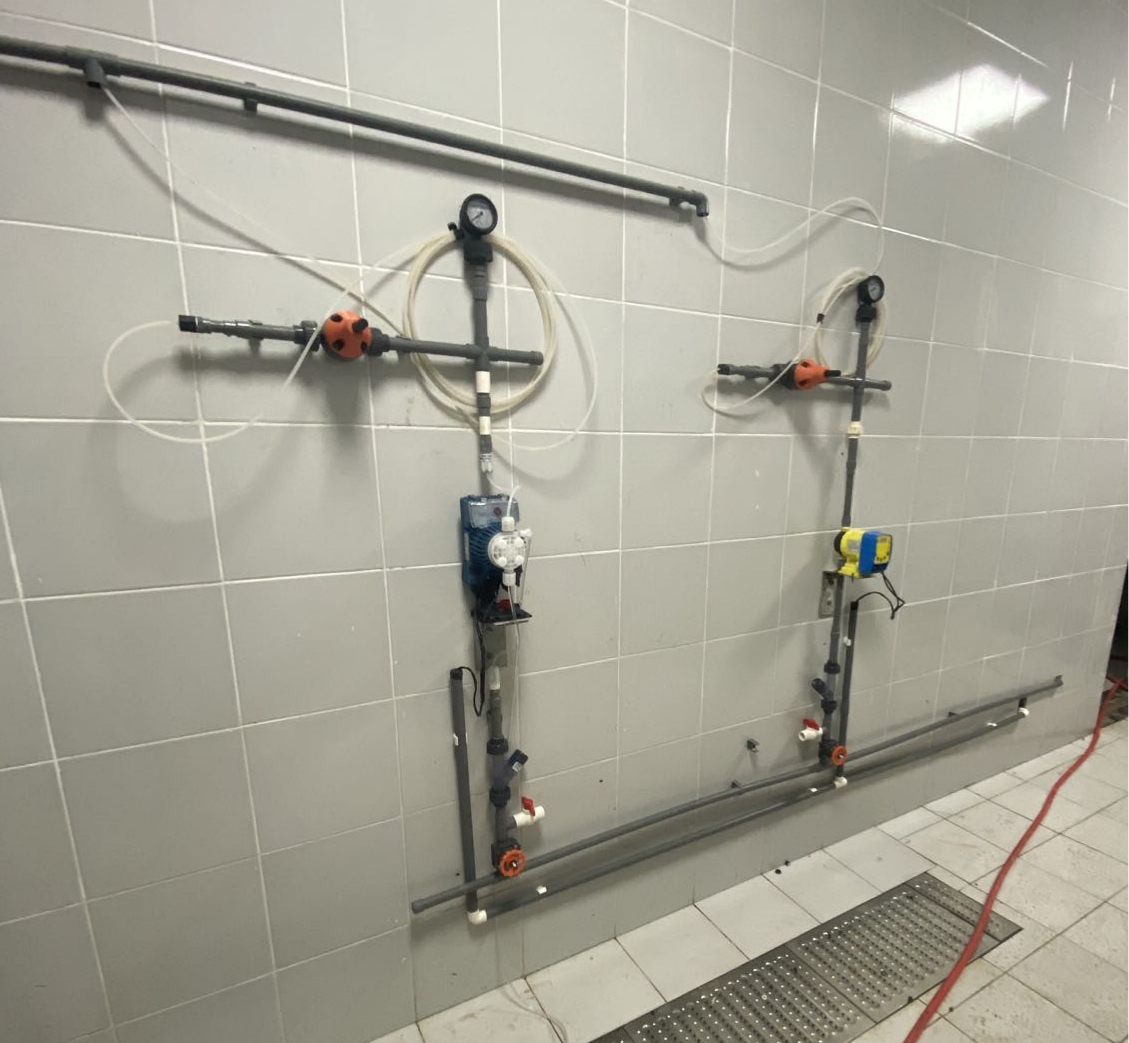

图 2. 计量泵及加药装置
4. 水质监控系统
实时监控水厂水源进入清水池前的PH、浊度及水厂出水的PH、浊度及余氯。通过实时查看进出水水质数据,发现超标及时切断水源,保证水厂的供水安全。

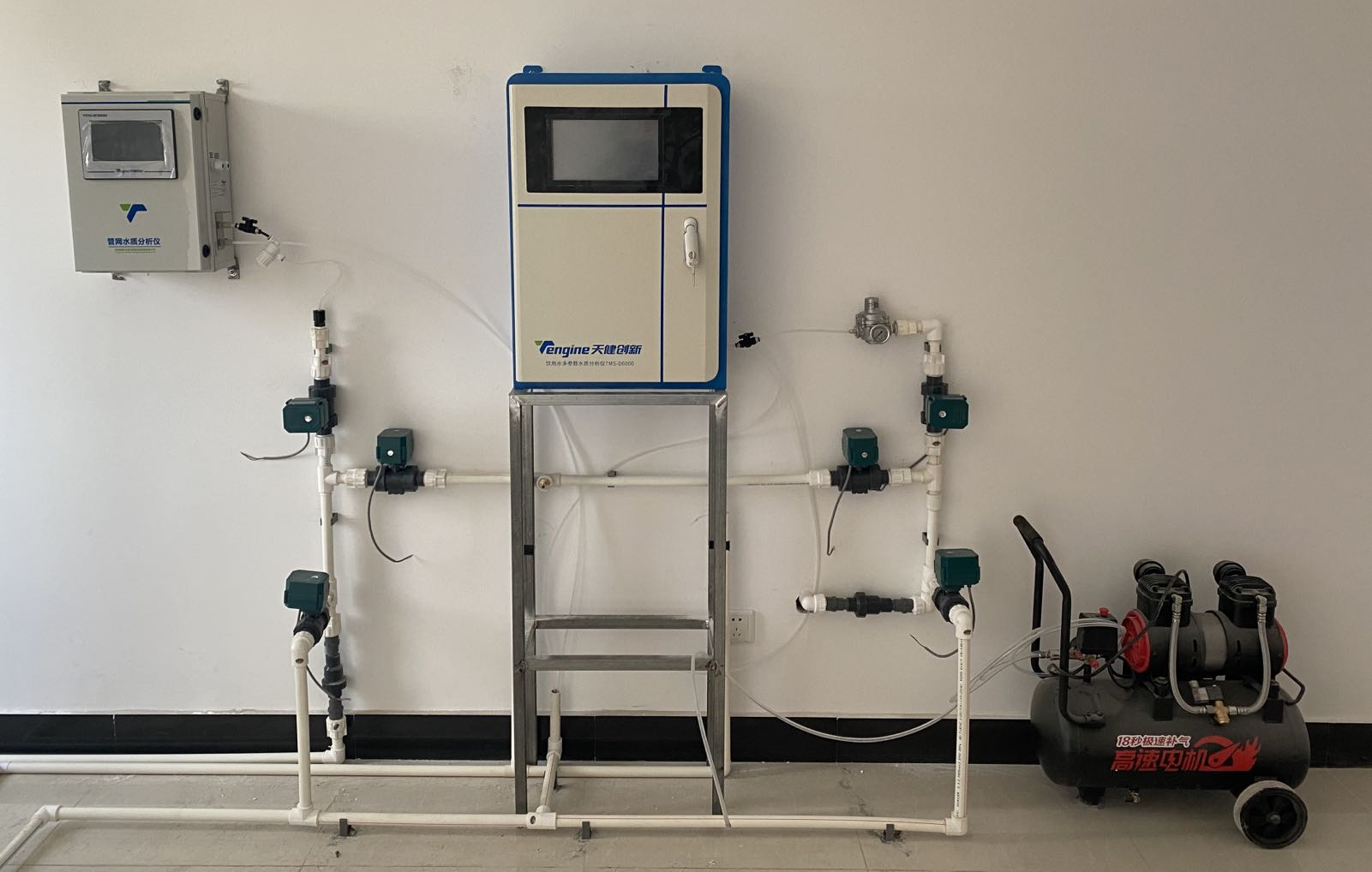

图 3. 水质监测设备
5. 恒压供水系统
自动化控制系统选用施耐德的M241型PLC和昆仑通态的触摸屏,通过采集供水压力、供水水量、水池水位、水源井水位,闭环控制二次加压泵实现变频恒压供水,控制水源井泵的启停。从何保证水厂供水范围内居民及企业的稳定供水。

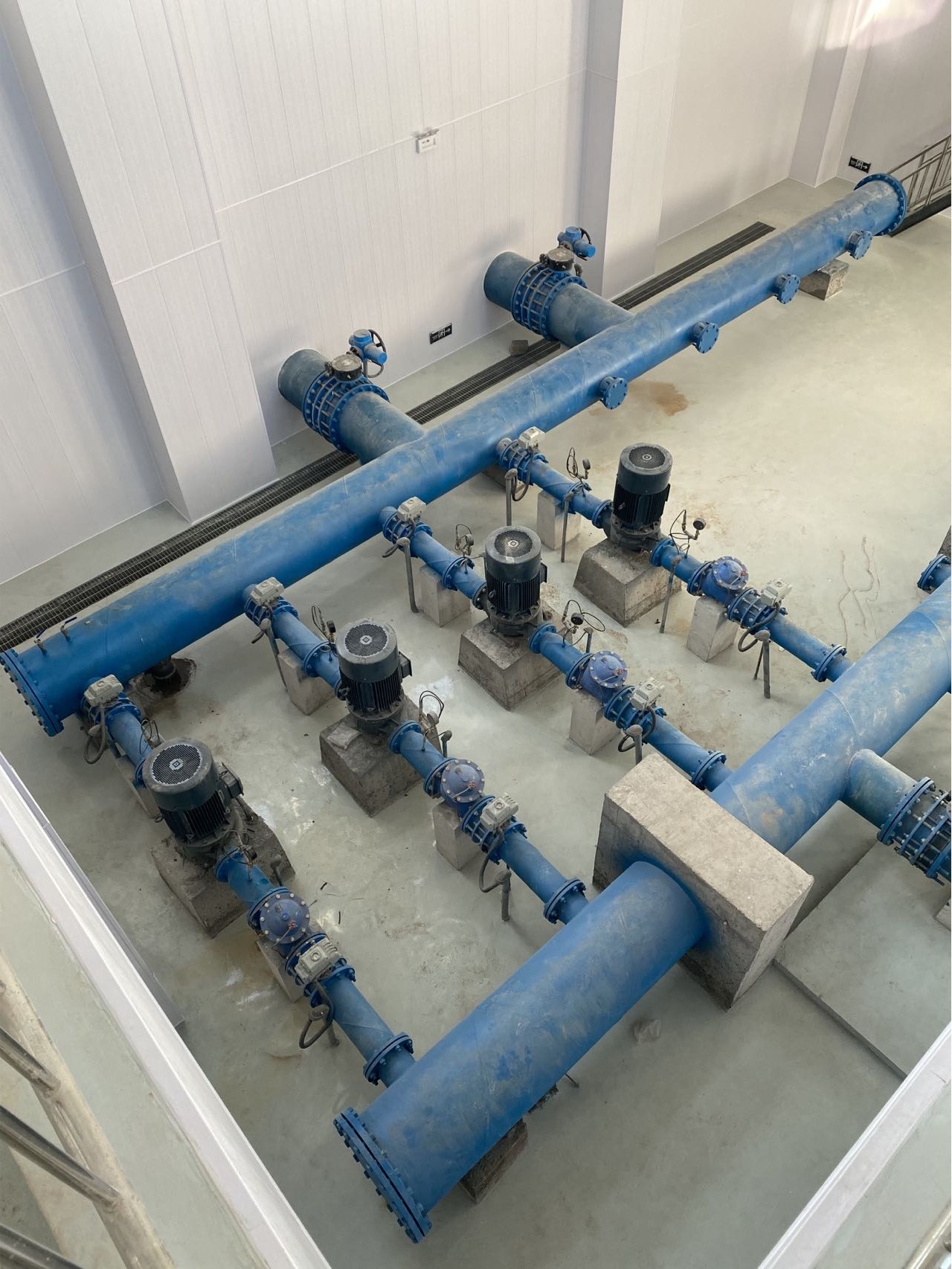

图 4. 加压泵房
6. 计算机网络系统
监控系统是基于计算机网络的监控系统,通过网络把实时数据、图像信号传输到网络中,所有信息共享。
计算机网络主要包括各监控站、监控中心的硬件及软件两部分。硬件主要由数据服务器、网络交换机、工作站等组成,另外配置UPS电源、打印机等机房必备设备,为监控数据的显示、打印及输出提供必要的手段。软件包括系统软件和应用软件,系统软件包括操作系统、数据库软件、组态软件;应用软件包括监控界面软件、数据库开发软件、视频客户端软件、视频管理软件等组成。
